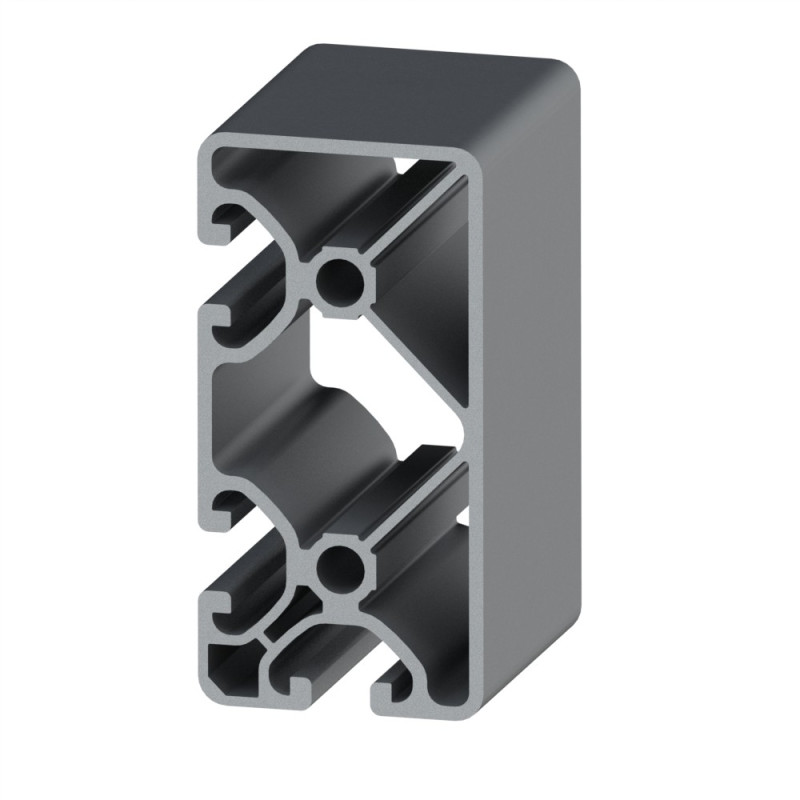

Profilé pourvu de 3 rainures ouvertes et de 3 rainures fermées. Ces rainures sont de 8 mm. Ce profilé est « économique ».

Caractéristiques :

- La rainure du profilé alu est de 8 mm

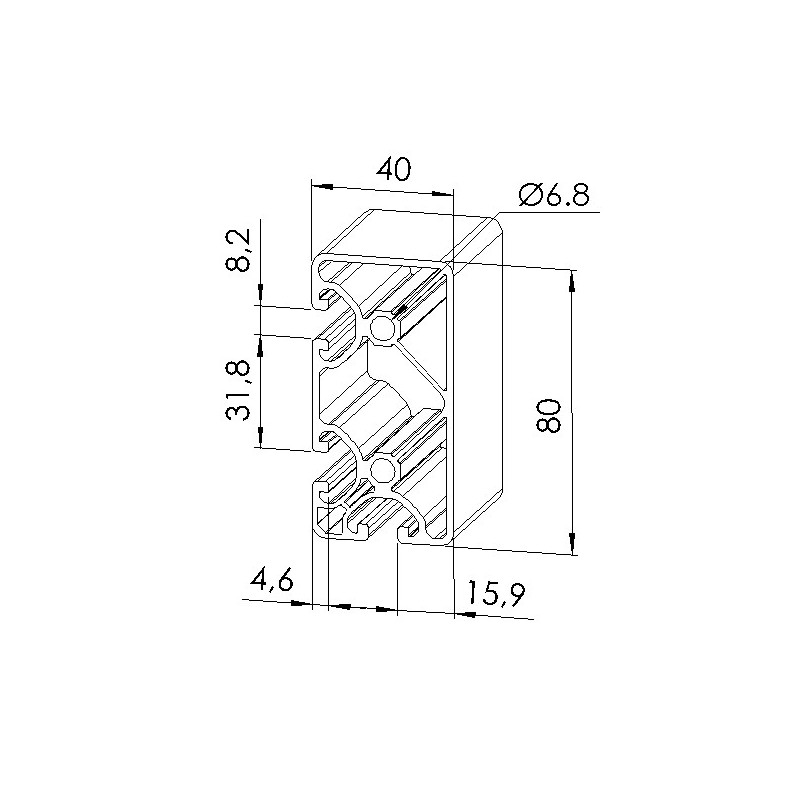

- La section du profilé est de 80x40 mm

- Ce produit est vendu à la barre (6 m)

- Profilé anodisé et de couleur naturelle

- Nombre de rainures : 3

- Caractéristique du profilé : économique

A quoi correspond « 3N90 » ?

3N90 correspond au nombre de rainures fermées et à leurs positions sur le profilé. 3N signifie que 3 rainures sont fermées. 90 signifie que les 3 rainures fermées sont sur 2 faces perpendiculaires (90°), donc forcément collées l’une à l’autre.

Marque

Fiche technique

Ix (en cm4)

15,32

Wx (en cm3)

7,51

Iy (en cm4)

54,69

Wy (en cm3)

13,4

Rainure

8 mm

Section

80x40 mm

Nombre de rainure ferme

3

Resistance matériaux (typologie)

Economique

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

2,29

Résistance à l'arrachement de la rainure (en N)

1750

Profondeur de rainure (en mm)

12,25

ESD

Oui

Taraudage max du trou central

M8

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium standard
