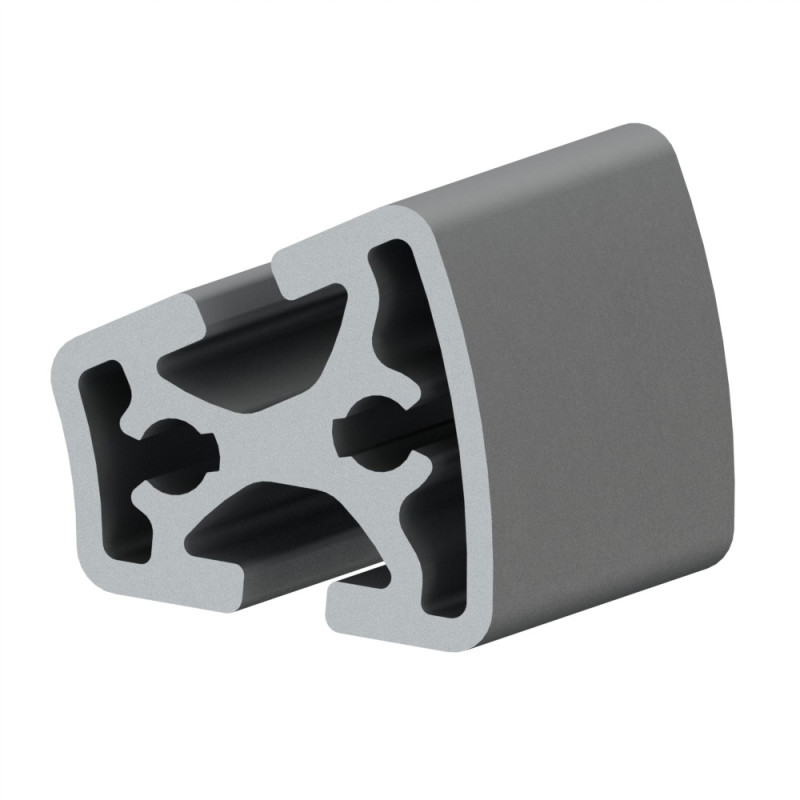

Profilé aluminium arrondi sur un angle de 30°. Il dispose de 2 rainures et d’une section de 40 mm pour le rayon intérieur et 80 mm pour le rayon extérieur.

Des embouts sont disponibles pour boucher les extrémités de ce profilé aluminium, en PA-GF, de couleur noire ou grise.

Caractéristiques :

- La rainure du profilé alu est de 8 mm

- La section du profilé est de R40/80-30°

- Ce produit est vendu à la barre (6 m)

- Profilé anodisé et de couleur naturelle

- Nombre de rainures : 2

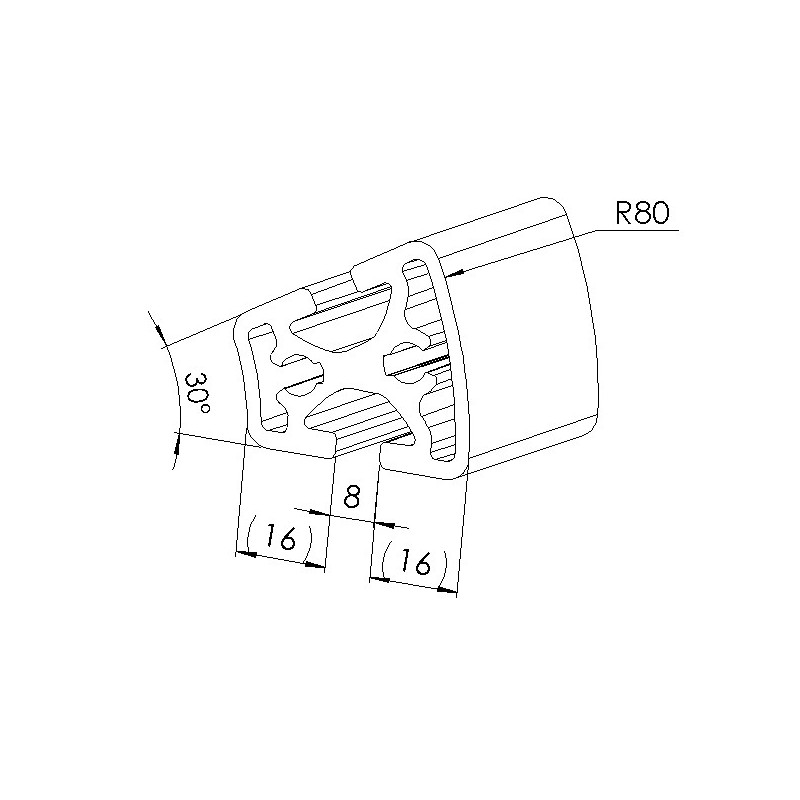

A quoi correspond R40/80-30° ?

R40 indique le rayon intérieur du profilé. R80 indique le rayon extérieur du profilé. 30° indique l’angle formé par l’angle entre les 2 faces rainurées du profilé aluminium.

Marque

Fiche technique

Ix (en cm4)

6,42

Wx (en cm3)

2,84

Iy (en cm4)

8,9

Wy (en cm3)

3,8

Rainure

8 mm

Section

R40/80

Nombre de rainure ferme

Aucune

Resistance matériaux (typologie)

Leger

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

1,68

Résistance à l'arrachement de la rainure (en N)

2500

Profondeur de rainure (en mm)

12,25

ESD

Oui

Taraudage max du trou central

M12

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium arrondi
