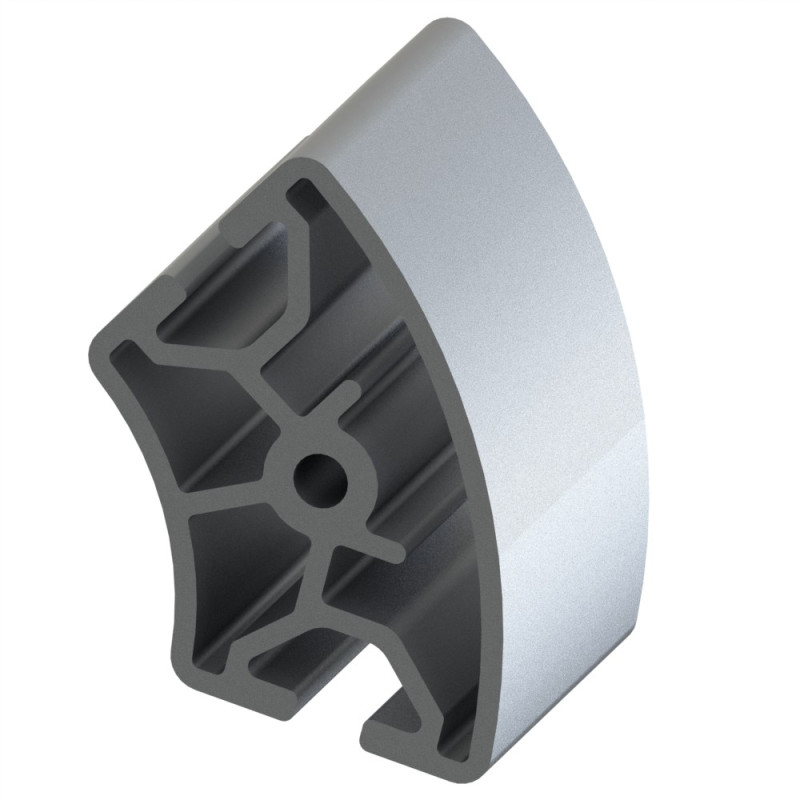

Le profilé aluminium est composé de 2 rainures ouvertes de 6 mm en plus d’une section R30-60-60°.

Les profilés avec rainure de 6 mm représentent la meilleure solution pour l’assemblage de structures moyennes. L’angle arrondi permet de former un renforcement d’angles dans les structures.

Ce profilé aluminium est anodisé naturel, ce qui lui confère une protection durable contre la corrosion et les rayures.

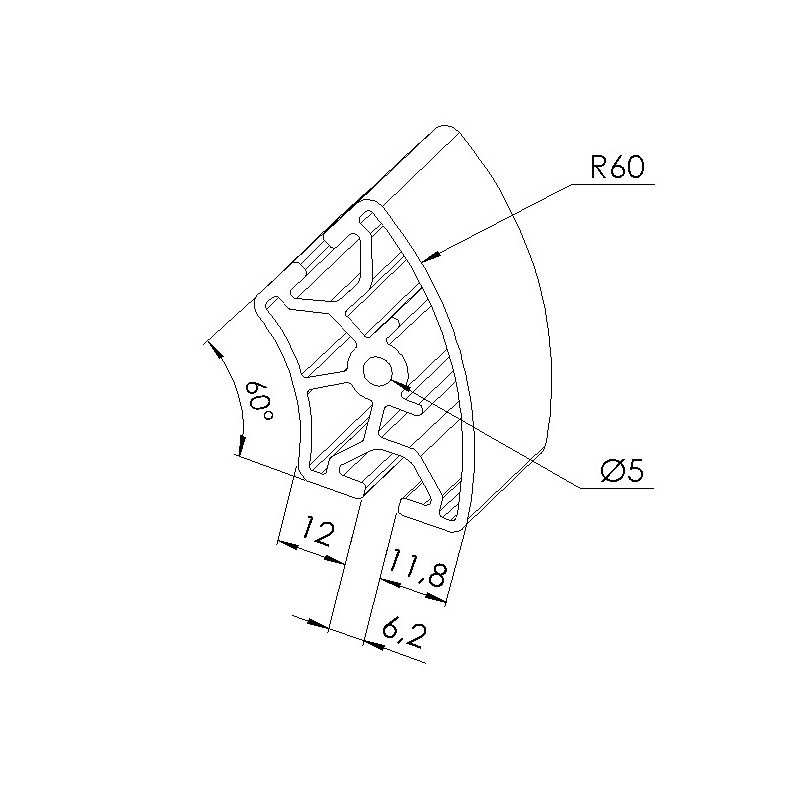

Caractéristiques :

- Rainure 6 mm

- Rayon intérieur : 30 mm

- Rayon extérieur : 60 mm

- Angle arrondi : 60°

- Profilé anodisé

- Propriété : Léger

Marque

Fiche technique

Ix (en cm4)

4,5

Wx (en cm3)

2,63

Iy (en cm4)

10,01

Wy (en cm3)

3,48

Rainure

6 mm

Section

R30/60

Nombre de rainure ferme

Aucune

Resistance matériaux (typologie)

Leger

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

1,43

Résistance à l'arrachement de la rainure (en N)

500

Profondeur de rainure (en mm)

9,75

ESD

Oui

Taraudage max du trou central

M8

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium arrondi
