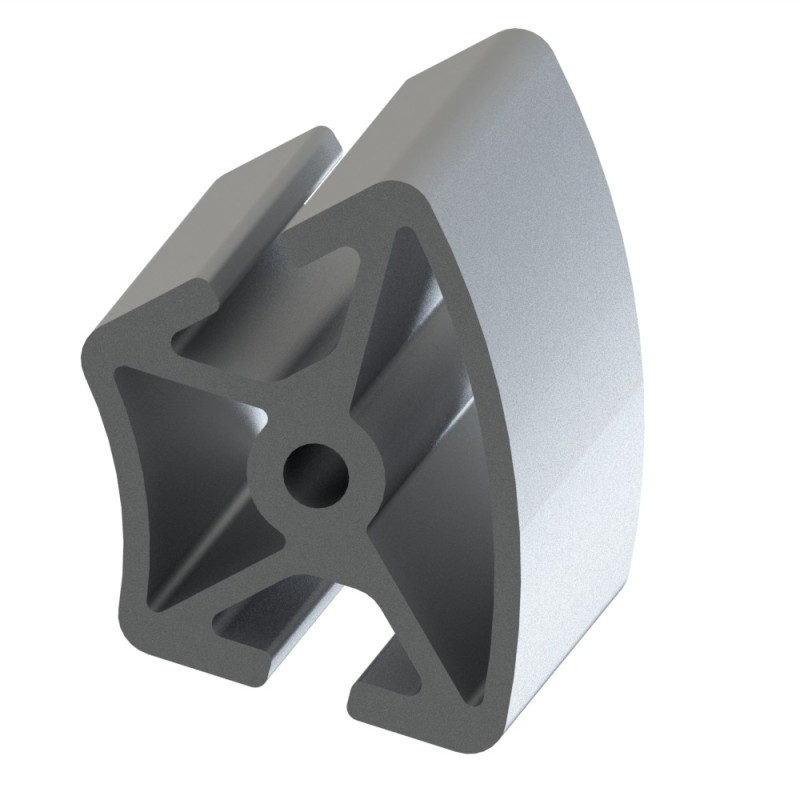

Profilé aluminium arrondi doté de 2 rainures de 6 mm, de deux faces fermées et d’une section de R30/60-45°.

Un embout est disponible au sein de nos catalogues pour ce profilé aluminium, afin d’en embellir les extrémités.

Caractéristiques :

- La rainure du profilé alu est de 6 mm

- La section du profilé est R30/60-45°

- Ce produit est vendu à la barre (6 m)

- Nombre de rainures : 2

- Ce profilé est anodisé de couleur naturelle

- Propriété : Léger

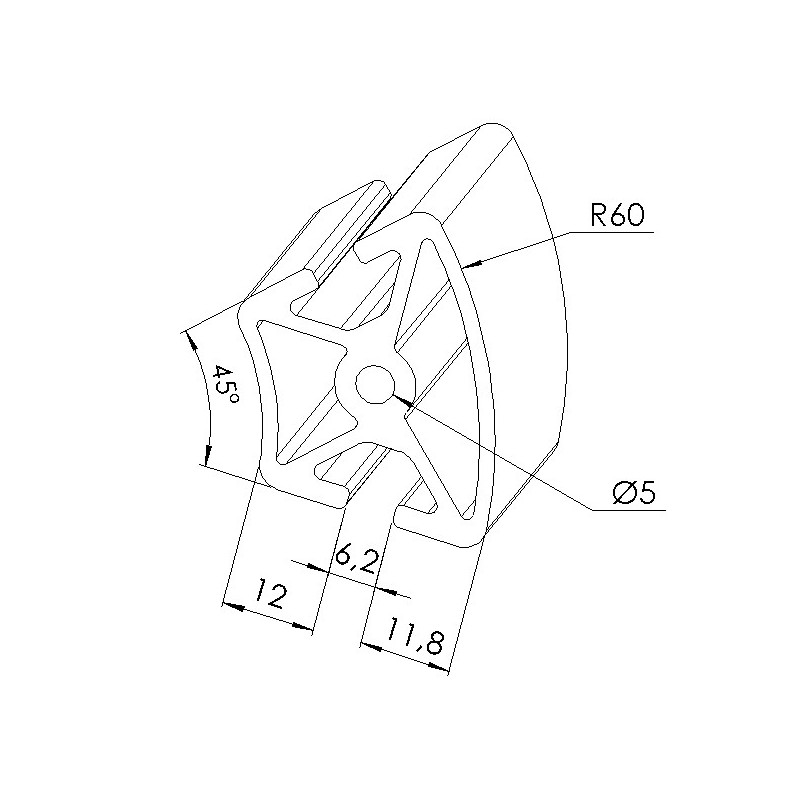

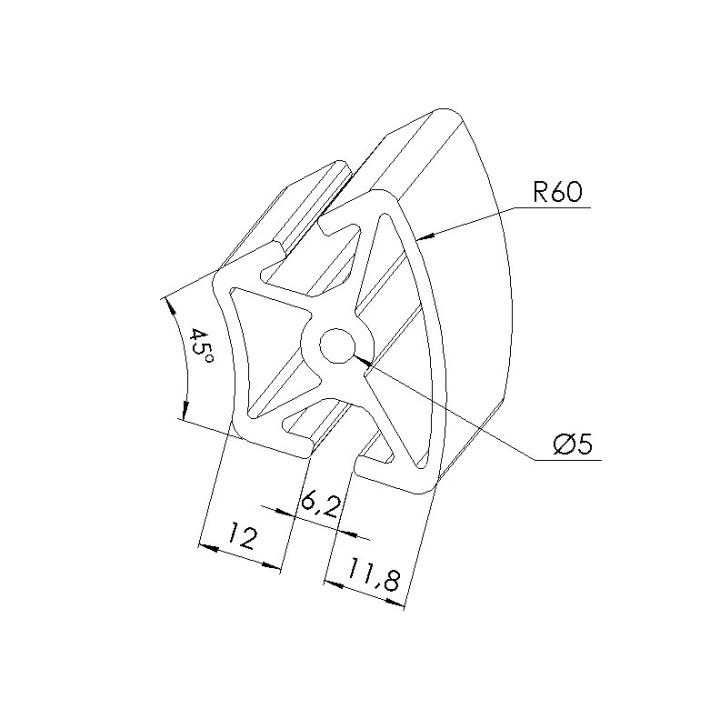

À quoi correspond « R30/60-45° » ?

Le R30 est l’équivalent du rayon intérieur formé par l’arrondi du profilé, et le R60 est l’équivalent du rayon extérieur. 45° correspond à l’angle entre les 2 faces rainurées du profilé.

Marque

Fiche technique

Ix (en cm4)

3,81

Wx (en cm3)

2,29

Iy (en cm4)

5,81

Wy (en cm3)

2,42

Rainure

6 mm

Section

R30/60

Nombre de rainure ferme

Aucune

Resistance matériaux (typologie)

Leger

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

1,18

Résistance à l'arrachement de la rainure (en N)

500

Profondeur de rainure (en mm)

9,75

ESD

Oui

Taraudage max du trou central

M8

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium arrondi
