CE PRODUIT EST COMPATIBLE AVEC LA GAMME :

Le guide des gammes

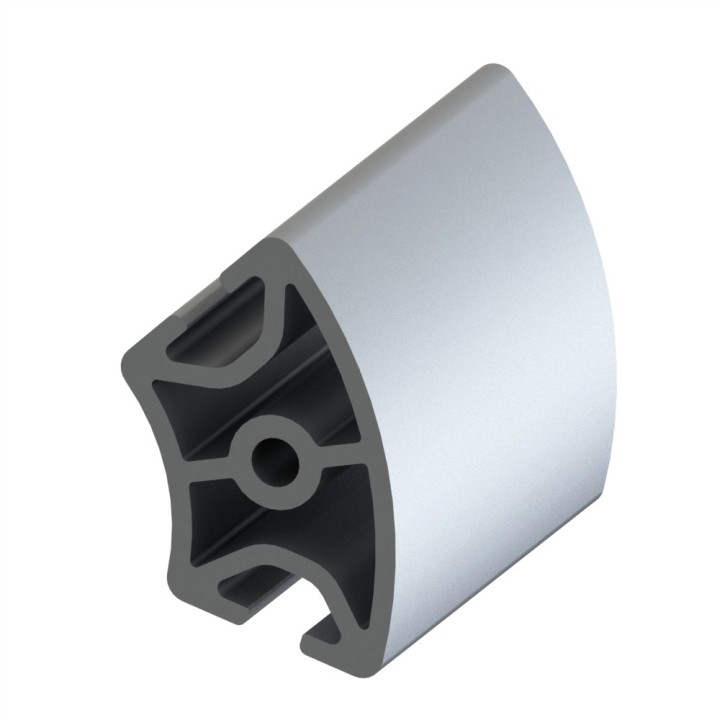

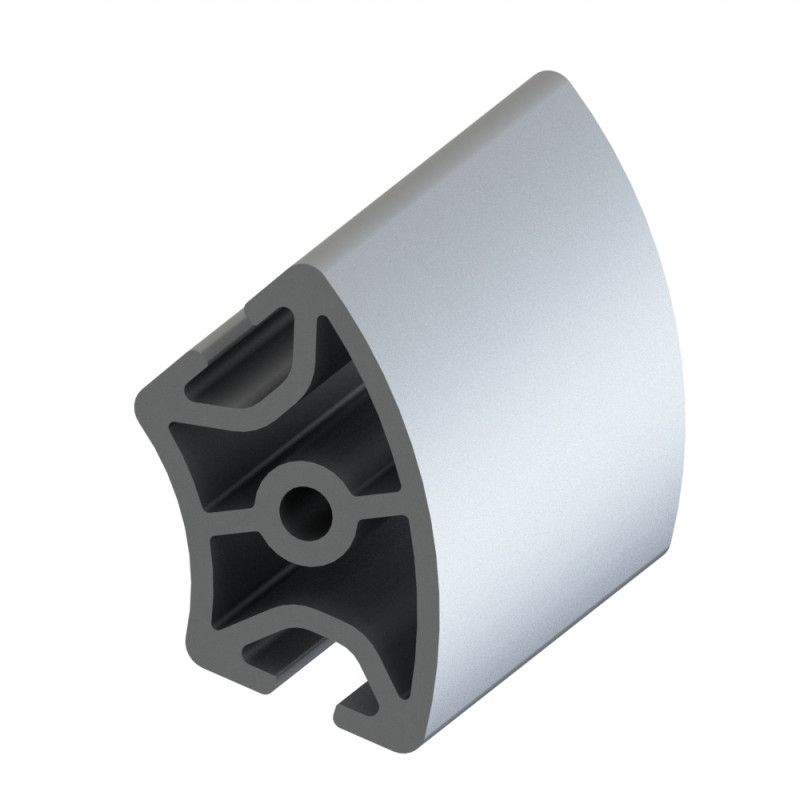

Caractéristiques :

- La rainure du profilé alu est de 5 mm

- Le rayon intérieur est de 20 mm

- Le rayon extérieur est de 40 mm

- L’angle de l’arrondi est de 60°

- Ce produit est vendu à la barre (3 m)

- Nombre de rainures : 2

- Ce profilé est anodisé de couleur naturelle

- Propriété : Léger

Profilé compact pour des designs robustes.

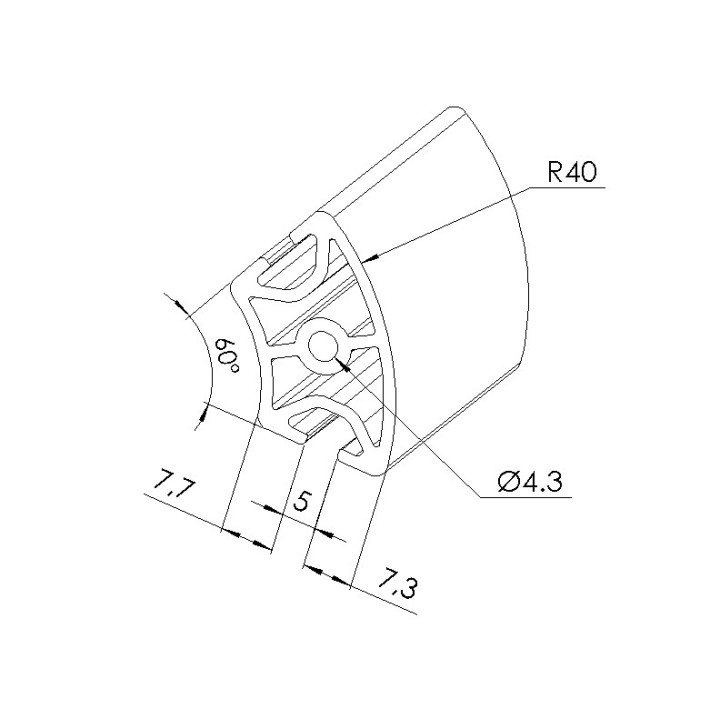

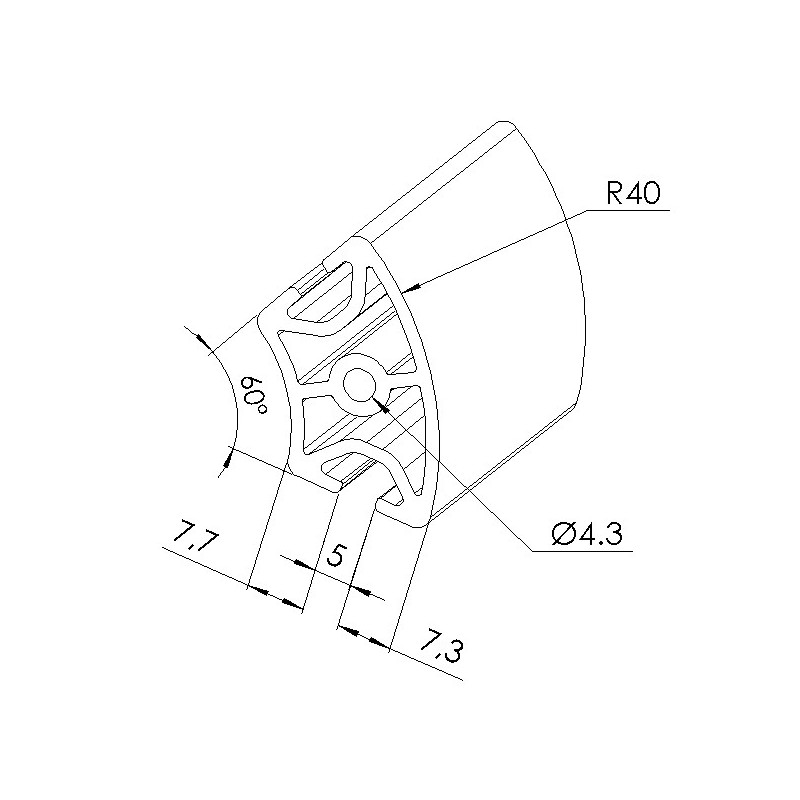

À quoi correspond « R20/40-60° » ?

Le R20 correspond au rayon intérieur formé par l’arrondi du profilé, et le R40 correspond au rayon extérieur. 60° correspond à l’angle entre les 2 faces rainurées du profilé.

Marque

Fiche technique

Ix (en cm4)

1,18

Wx (en cm3)

1,01

Iy (en cm4)

2,48

Wy (en cm3)

1,09

Rainure

5 mm

Section

R20/40

Nombre de rainure ferme

Aucune

Resistance matériaux (typologie)

Leger

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

0,76

Résistance à l'arrachement de la rainure (en N)

500

Profondeur de rainure (en mm)

6,35

ESD

Oui

Taraudage max du trou central

M6

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium arrondi
