Caractéristiques :

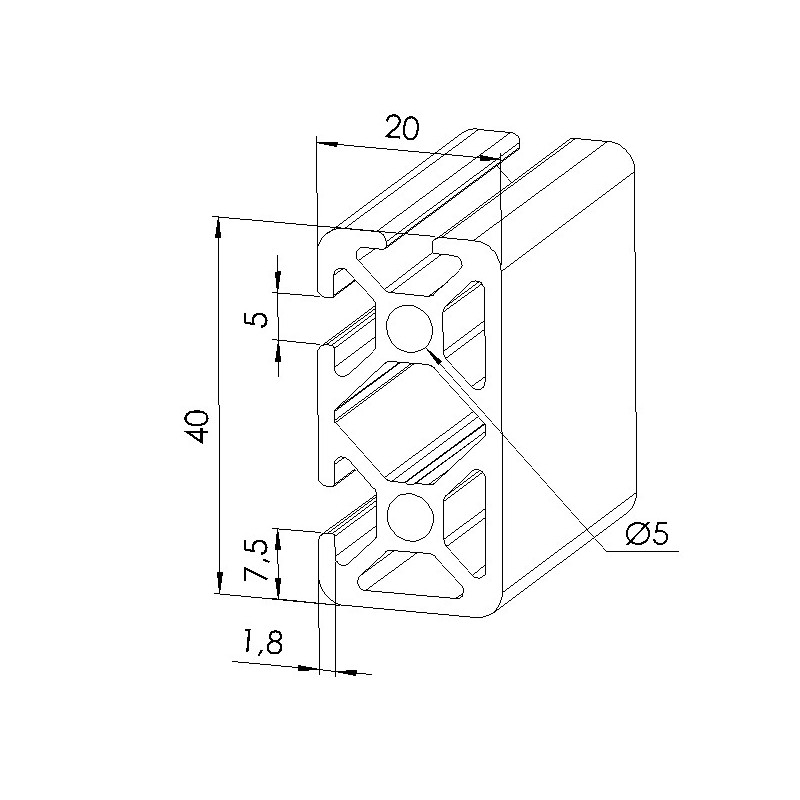

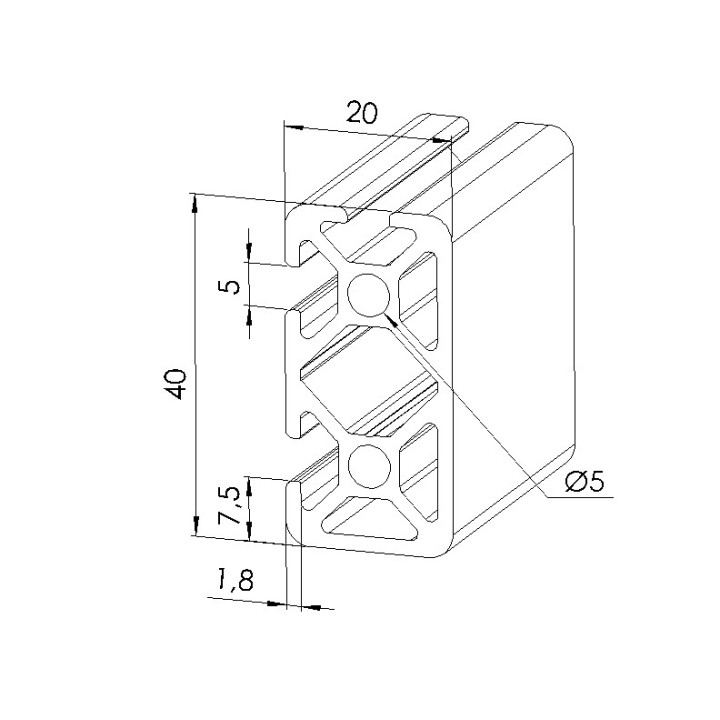

- La rainure du profilé alu est de 5 mm

- La section est de 40x20 mm

- Ce produit est vendu à la barre (3 m)

- Nombre de rainures : 3

- Ce profilé est anodisé de couleur naturelle

- Propriété : Léger

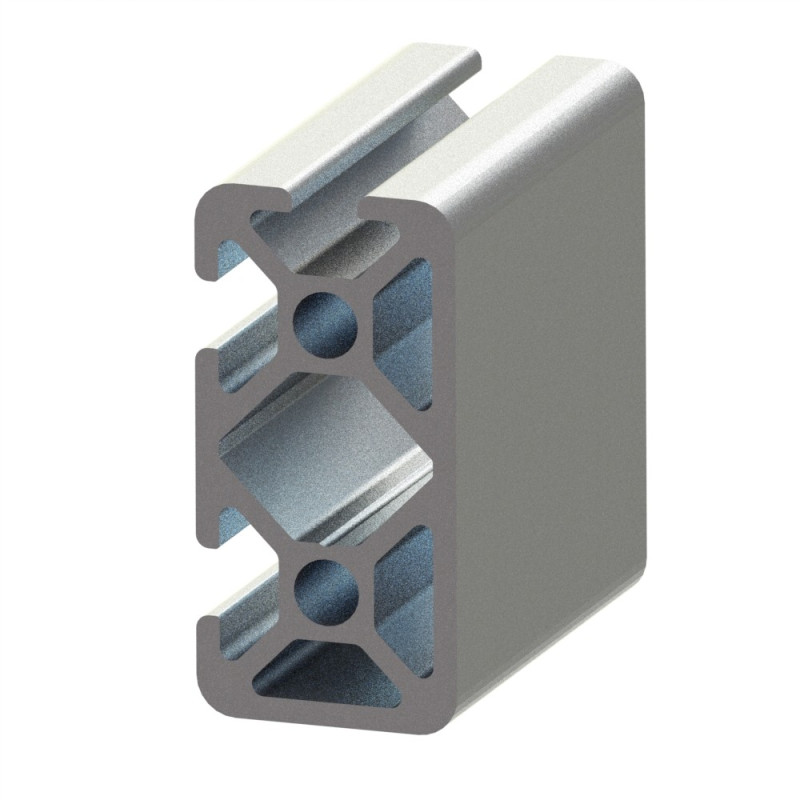

Profilé compact pour des designs robustes. Ce profilé dispose de 3 rainures fermées et 3 rainures ouvertes.

À quoi correspond « 3N90 » ?

3N90 correspond au nombre de rainures fermées et à leurs positions sur le profilé. 3N signifie que 3 rainures sont fermées. 90 signifie que les 3 rainures fermées sont sur des faces collées et perpendiculaires (90°).

Marque

Fiche technique

Ix (en cm4)

1,48

Wx (en cm3)

1,431

Iy (en cm4)

5,35

Wy (en cm3)

2,604

Rainure

5 mm

Section

40x20 mm

Nombre de rainure ferme

3

Resistance matériaux (typologie)

Leger

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

0,91

Résistance à l'arrachement de la rainure (en N)

500

Profondeur de rainure (en mm)

6,35

ESD

Oui

Taraudage max du trou central

M6

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium standard
