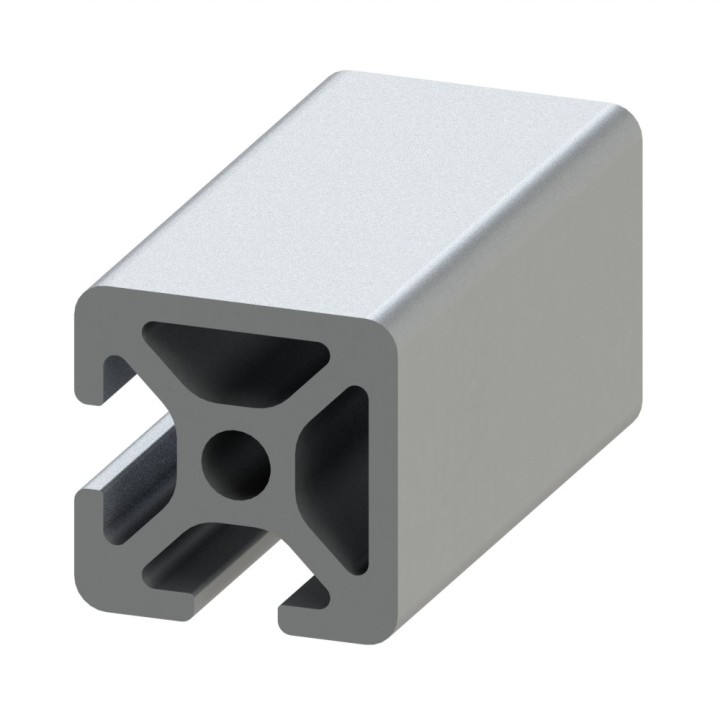

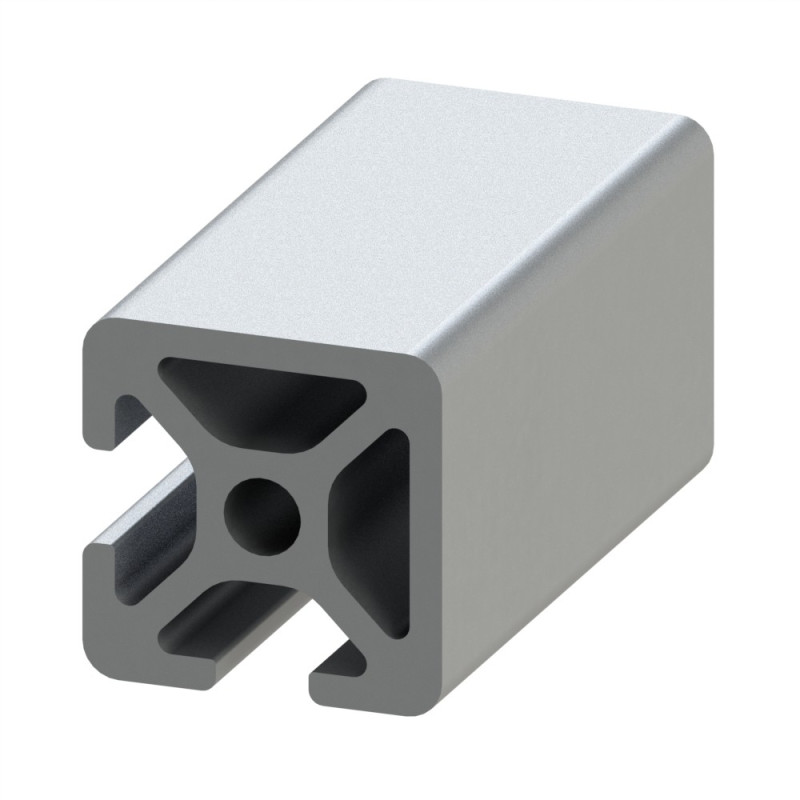

Ce profilé aluminium vous offre un modèle compact pour des solutions légères et robustes. Il est pourvu de 2 faces fermées qui couvrent 2 des 4 rainures initiales.

Caractéristiques :

- La rainure du profilé alu est de 5 mm

- La section est de 20x20 mm

- Ce produit est vendu à la barre (3 m)

- Nombre de rainures : 2

- Ce profilé est anodisé de couleur naturelle

- Propriété : Léger

À quoi correspond « 2N90 » ?

2N90 correspond au nombre de rainures fermées et à leurs positions sur le profilé. 2N signifie que 2 rainures sont fermées. 90 signifie que les 2 rainures fermées sont sur 2 faces collées et perpendiculaires (90°).

Marque

Fiche technique

Ix (en cm4)

0,78

Wx (en cm3)

0,76

Iy (en cm4)

0,78

Wy (en cm3)

0,76

Rainure

5 mm

Section

20x20 mm

Nombre de rainure ferme

2

Resistance matériaux (typologie)

Leger

Couleur

Gris

Matiere

Aluminium

Traitement de surface

Anodisation incolore

Gamme

h' 8 40

Poids (en kg/m)

0,54

Résistance à l'arrachement de la rainure (en N)

500

Profondeur de rainure (en mm)

6,35

ESD

Oui

Taraudage max du trou central

M6

Compatibilité gammes

h' 8 40

Type de produit

Profilé aluminium standard
